東宏管業：鋼絲網骨架聚乙烯復合管

發布時間：2023-06-13 13:13:17 瀏覽次數：1853

技術名稱：鋼絲網骨架聚乙烯復合管

生產設備的先進性

一、產品簡介

、產品介紹

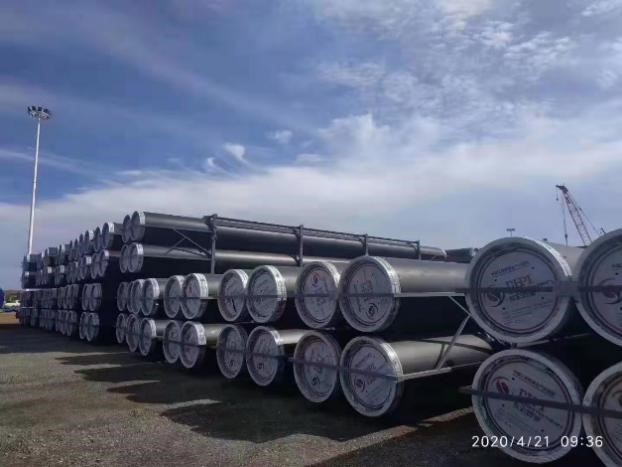

本系列產品是以高強度過塑鋼絲為增強體，外層和內層雙面復合熱塑性塑料的一種新型中

、高

、低壓的復合管材。因?yàn)樵鰪?qiáng)體被包覆在連續熱塑性塑料之中

，所以

，這類復合管材既克服了鋼管和塑料管各自的缺點，又具有鋼管和塑料管的共同優點

，是鍍鋅管被禁用后，解決建筑及市政給水管道的一項革命性技術成果，也是解決石油

、化工

、制藥、食品

、礦山、燃?xì)獾阮I(lǐng)域?qū)Υ笾锌趶絼傂怨艿募毙韫艿?div id="jpandex" class="focus-wrap mb20 cf">，鋼絲網塑料增強復合塑料管管道系統采用的管件是電熱熔管件

，連接時

，利用管件內部發熱體將管材外層塑料與管件內層塑料熔融

，把管材管件可靠的連接在一起。

復合管以高強度鍍銅鋼絲左右纏繞編織形成的網狀結構為骨架

，以高密度聚乙烯為基體材料

，利用高性能改性聚乙烯粘接樹脂

，在生產線上通過連續、分次擠塑復合成型

。管道連接采用電熱熔連接

，連接強度與管體本身一致

。

鋼絲網骨架聚乙烯復合管不但結合了塑料管與鋼管各自的優點，還解決了塑料管不耐壓

、鋼管不耐腐等缺點

，具備優良的柔韌性能，是目前國內替換傳統管道的首選產品

。

鋼絲網骨架塑料復合管道作為第三代高新技術產品

，2006年被列為國家重點計劃項目產品，其技術水平

、質量水平較其它兩種復合管有了更進一步的提高。它是以高強度鍍銅鋼絲左右纏繞編織形成的網狀結構為骨架

，以高密度聚乙烯為基體材料

，利用改性聚乙烯---粘接樹脂，在生產線上通過連續、分次擠塑復合而形成的耐壓

、內外防腐新一代化學建材

。管材的增強骨架與內外層塑料包容成為一個整體

，內外壁光滑

、內層壁厚耐磨，不結垢

，管道連接采用電熱熔連接，連接強度高

，有較強的抗軸向拉伸能力。

、產品結構特點

（1）摒棄骨架焊接工藝

，采用高強度鋼絲纏繞編織形成骨架

。

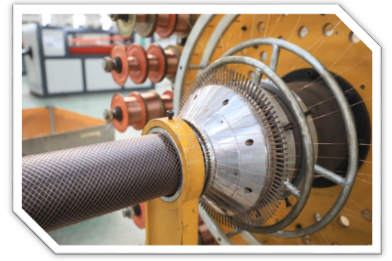

絲網骨架編織成型

（2）鋼絲與塑料之間引入粘接樹脂

。粘接樹脂具有極性化學鍵，使鋼絲與塑料之間有了連接因子

，徹底解決了鋼一塑界面的結合力不牢及縫隙問題

。

粘結樹脂與鋼絲粘接界面的剪切強度≥13MPa

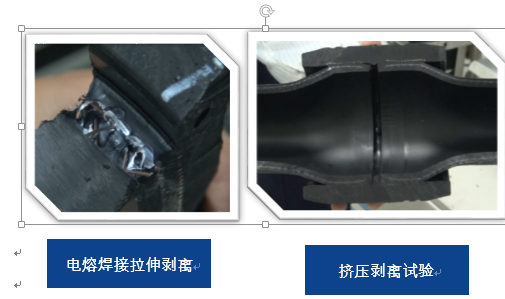

（3）優化外層PE厚度，確保電熱熔焊接質量

。

焊接接頭位置強度高于管體自身強度

（4）結構中的金屬用量最省（在三種型式的鋼骨架增強塑料管中比較）

。

增強用鋼絲為高強度鋼絲

，纏繞前鋼絲外層包覆有具有熱熔粘接性能和阻水作用的包覆層。在芯管上纏繞后

，經過加熱、中間層擠出

、外層PE擠出，保證高強度鋼絲與內外層PE之間熱熔粘接為一體

，從而獲得具有性能優異的復合管材

。

3、產品主要應用領域

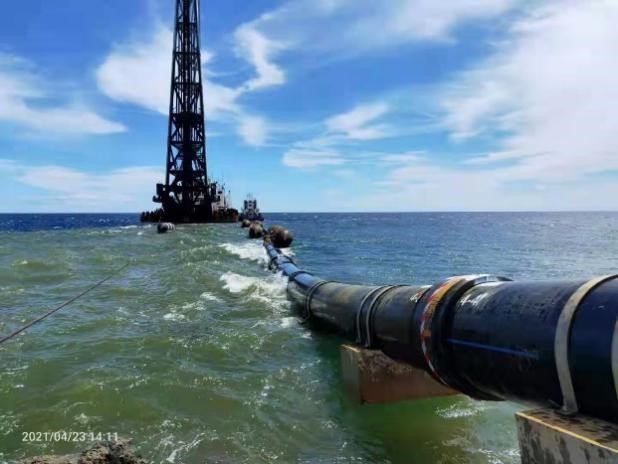

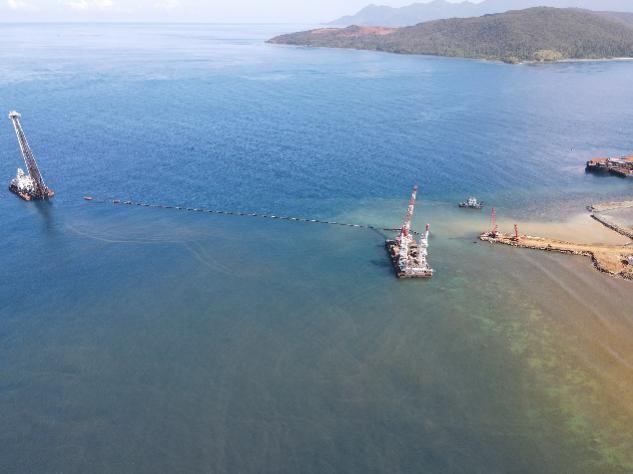

市政

、水利工程：大型輸配水工程

，城市建筑給排水、飲用水

、消防輸送管道

。

化學工業：酸

、堿

、鹽的制造業、石油化工

、化肥

、農藥、制藥

、化學、礦山

、橡膠塑料等行業輸送腐蝕性氣體

、液體

、固體粉末的工藝管及排放管

。

油

、氣田：含油污水

、氣田混合物

、油井回注聚合物溶液的集輸管道和二次、三次采油及輸工藝用管

。

煤礦：供水

、排水、通風

、抽放瓦斯和噴漿。

、投標產品的穩定性與產品應用特點

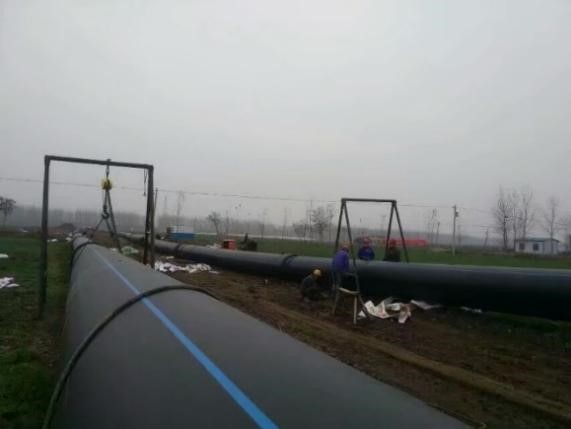

鋼絲網骨架聚乙烯復合管主要是應用在埋地輸送生活水、消防水等介質

，滿足工況對輸送載體的特殊要求：耐壓、耐腐蝕

、衛生無毒

、防結垢、水力特性好

、連接性能好

、通用性能好

、抗地層不均沉降性能好

、使用壽命長等。

（1）耐壓性能好：由于鋼絲網骨架的存在

，故復合管承壓能力大大加強

，遠遠超過純塑料管道

，接近鋼管

。同時在同等壓力情況下，較塑料管可有效的降低成本

。

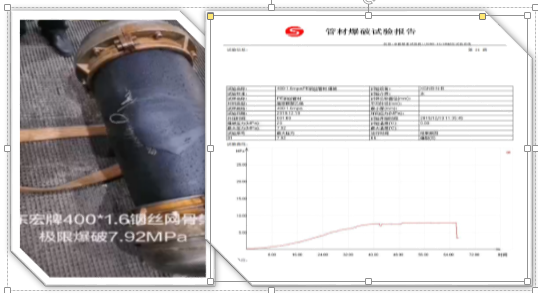

管材爆破試驗數據

（2）耐腐蝕性能優異：聚乙烯為惰性材料，可耐絕大多數化學介質及聚合物的侵蝕

，無土壤電化學腐蝕現象

，無須防腐層，管道埋地施工

，使用壽命大為提高

，同時可減少類似鋼管的內外防腐等煩瑣工藝，有效降低成本

，提高管網運行安全性

。此點非常適應本次投標項目所在在土壤鹽堿化程度高的特殊要求

。

（3）衛生性能好：復合管道所采用的基體材料為高密度聚乙烯樹脂

，衛生無毒，其衛生性能符合飲用水國標GB/T17219要求

。

（4）防結垢

，水力特性好：復合管主要基體材料為高密度聚乙烯塑料（HDPE），屬于非極性物質

，針對市政行業輸送介質的使用特點

，可有效避免類似鋼管內壁嚴重結垢

、腐蝕穿透

，導致出現“黑水

、黃水”

，甚至管網泄漏等現象。同時較之鋼管

，其流通能力可提高20%以上

。

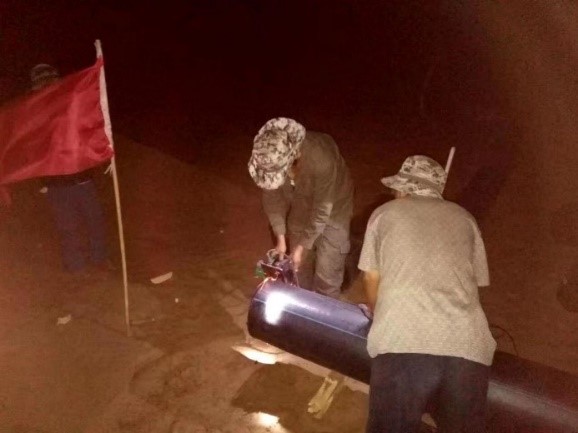

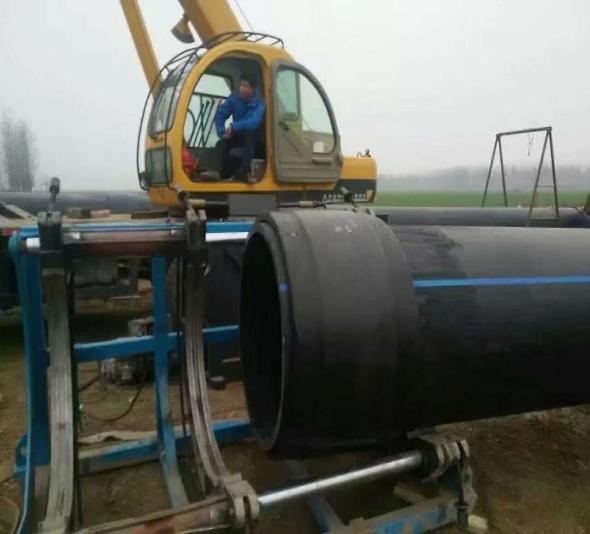

（5）連接性能：熔接接頭可靠性好

、一次成功，永不泄露

，與其他管道不同

，復合管道本系統內一般采用電熔連接

，本質上保證接口材質

、結構與管體本身的一致性，實現了接頭與管材的一體化

；與鋼管、消防設施及閥門連接采用可靠的電熔--法蘭式連接

；若需為今后管線作預留口

，可在復合管線上做一電熔--法蘭，并采用法蘭盲板進行封堵

，今后需與其它管線碰頭連接時，可卸下盲板

，再通過法蘭式進行對接

。

（6）通用性能好：鋼絲網骨架聚乙烯復合管及配套電熱熔管件均采用ISO國際公稱外徑標準制造

，與國內外成熟的PE管道系統在管徑與焊接方式上均一致

，互換性能極好，有效的避免了內徑系列復合管與現行塑料管道不能通用的弊端

。

（7）可有效地抵抗地下運動及荷載作用：復合管道剛

、柔兼并，其應力松弛特性可有效通過形變來消耗所承受的應力作用

，具有足夠的端載荷抵抗能力

，因此在結合處和彎曲處不需要進行費用較高的錨定

。同時，復合管是一種高韌性的管材

，對管基不均勻沉降的適應能力非常強

。

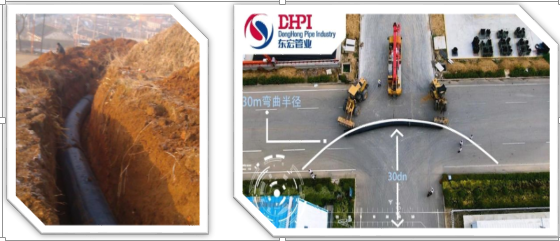

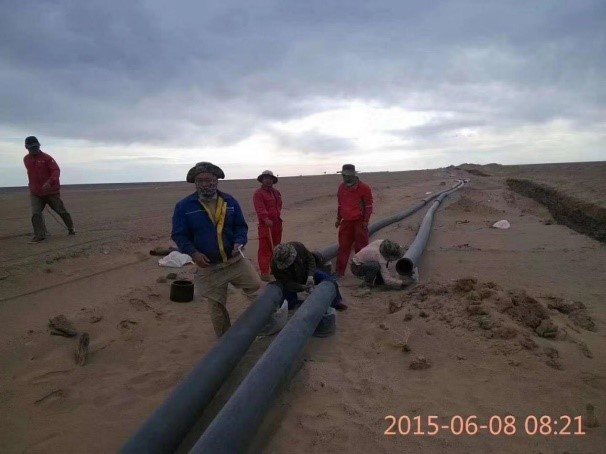

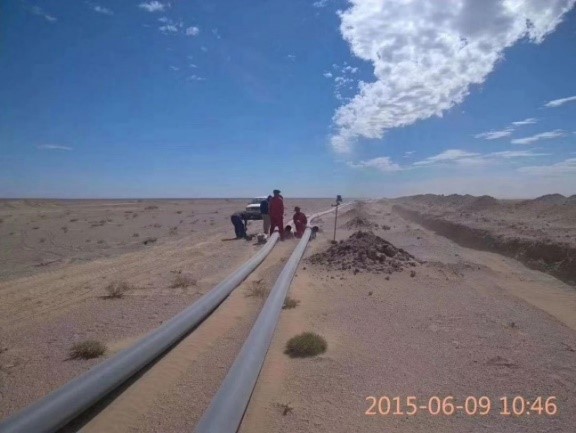

管材彎曲敷設

（8）低溫抗沖擊性能好：聚乙烯的低溫脆化溫度為-60℃

，冬季施工和使用時

，不會發生管道脆裂現象

，而且因?yàn)榫垡蚁┎牧鲜且环N高韌性材料

，能夠顯著吸收水錘的沖擊能量，管網的安全性很高

。


-30℃壓扁試驗

，內外壁均無破裂

（9）使用壽命長：復合管道系統的安全使用壽命在50年以上

，國際和國內對聚乙烯管使用壽命的確認證實了這一點

。

二、產品所使用原材料性能特點

、原材料產品

（1）我公司采用國家大型石化廠家生產的優質高密度聚乙烯

，嚴格按照國家標準進行定級，性能指標等同或優于進口原材料

，材料質量得到保證

。原料為無毒、無味的顆粒

。具有良好的耐熱性

、耐酸堿、耐有機溶劑及耐寒性

?div id="jfovm50" class="index-wrap">；瘜W(xué)穩定性好，具有較高的剛性和韌性

，機械強度好

，介電性能，耐環境應力開裂性能亦較好

。

（2）粘結樹脂作為復合關鍵原材料

，我公司擁有其自主知識產權，嚴格控制標準

、自主進行研發試驗

、利用公司產品平臺優勢開發出了更適合本產品的改性原材料，真正掌握了其核心技術

。同時可根據客戶要求

，采用其他廠家原材料

。

（3）眾所周知鋼絲復合管材的內壓負載大部分是由增強鋼絲網骨架承受的，而我公司采用的鋼絲均為表面鍍銅的高強度鋼絲

，強度均在2050MPa以上

，遠遠超過國家普通強度抗拉強度要求。

、技術性能與參數特點介紹

（1）原材料技術參數

序號	主要原材料	主要特性
1	基體材料：高密度聚乙烯	耐腐蝕、水力特性好
2	骨架材料：高強度鍍銅鋼絲	材質為70#鋼材；表面鍍銅；抗拉強度≥2050MPa ，是普通低碳鋼的8.5倍
3	復合材料：粘接樹脂	改性聚乙烯材料，含有極性鍵連接因子的馬來酸酐接枝

①基體材料：高密度聚乙烯

管材及管件用聚乙烯材料性能應符合GB/T13663.1-2017中聚乙烯管道專用料的要求

，并按照要求原材料廠家提供定級報告

。

序號	項 目	要求
1	密度，kg/m³	≥930
2	氧化誘導時間（210℃），min	≥20
3	拉伸標稱應變，%	≥400
4	拉伸屈服應力，MPa	PE100≥21 PE80≥18
5	熔體流動速率（5kg ，190℃），g/10min	符合標準要求且與產品標稱值的偏差不應超過±20%。
6	灰分，%	≤0.08（質量分?jǐn)?shù)）
7	揮發分含量，mg/kg	≤350

②骨架材料：鋼絲

鋼絲表面應無油污、無銹斑

、無污垢等污物

，且無破損、無壓痕等對使用有害的缺陷

。鋼絲的直徑及其允許偏差

、延伸率、抗拉強度應符合GB/T14450的要求

。

③復合材料：粘結樹脂專用熱熔膠主要指標

密度/(g/cm2)	熔融指數/(g/10min)	微卡軟化點/℃	斷裂伸長率（%）
≥0.940	≥1.5	≥120	≥500

（2）性能特點

①密度

管材一般使用高密度聚乙烯（HDPE）生產

，密度小于水的密度，重量輕

。

②熔體流動速率（MFR）

、熔融指數（MI）

熔體流動速率又稱熔融指數，是指熱塑性塑料等熱塑性材料在一定的溫度

，一定的壓力下

，熔體在10分鐘內通過標準實驗設備口模的重量（單位為g/10min）。熔指用來區別塑性材料在熔融狀態下的流動性能，用以指導熱塑性高聚物材料的合成及加工等工作

。熔指主要體現材料分子量的大小

，一般來講熔融指數較小的材料，其分子量較大

，分子鏈較長，相應的加工性能較差

。但是分子量大以及分子鏈長的材料

，其沖擊強度、韌性等力學性能會有較大的提高

。我公司對多種原材料的加工性能及力學性能進行比對分析

，綜合考慮，平衡加工性能及力學性能之間的關系

，所用原材料均為力學性能優良且可加工性能相對較好的PE100級或PE80級管材料

。

③力學性能

斷裂伸長率主要體現管材良好的韌性以及延展性。其斷裂伸長率一般超過500%（國家標準要求：≥350%）

，可以任意彎曲連續埋設而不需要專用的彎頭管件

，對管基不均勻沉降的適應能力非常強，同時能善于抵抗來自外界載荷

、震動帶來的壓力

，是一種抗震性能優良的管道。

④維卡軟化點

在一定的升溫速率及載荷作用下

，壓頭進入標準試樣1mm時對應的溫度

；是衡量塑料耐熱性的重要指標之一。

三

、主要技術數據和性能的詳細描述

、產品的主要技術參數滿足招標貨物技術要求的程度

（1）投標產品的質量

本公司生產的鋼絲復合管材規格、尺寸及性能均嚴格執行CJ/T189-2007及內控企業標準要求

。

（2）技術參數

①管材與管件

a管材及管件的內外表面應清潔、光滑

，不允許有氣泡

、明顯的劃傷、凹陷

、雜質

、顏色不均等缺陷。管材端頭切割平整

，與管軸線垂直

、管材端頭進行防滲密封處理。

b管材按直管交貨

，標準長度為6m、9m

、12m

、17m，長度允許偏差+0.5%

，當用戶對管材長度提出特殊要求時

，也可由供需雙方另行商定。

c管材與管件的公稱外徑

、公稱壓力及壁厚應符合產品標準相關要求。

d管材管件出廠前應經質量管理部門部門檢驗

，全部檢測項合格并附合格證才能出廠。

e管材

、管件材料基本性能應符合GB/T13663.1-2017

。

f產品為全新的未使用過的

，且出廠日期為最近6個月以?xún)?nèi)的合格品

。

g安裝驗收標準按CECS181：2005《給水鋼絲網骨架塑料（聚乙烯）復合管管道工程技術規程》

、CJJ101-2016《埋地塑料給水管道工程技術規程》。

②力學及其他性能：管材

、管件靜液壓強度及爆破壓力、管材物理力學性能

、管材管件其他性能如下表所示：

用途符號	試驗溫度/℃	短期靜液壓力及爆破壓力/MPa	試驗時間/h	性能要求
L、T	20	2PN	1	不破裂、不滲漏
	80	1.2PN	165	不破裂、不滲漏
	20	爆破壓力≥3PN
2	耐化學性能	內外層應無龜裂、變粘、異狀等現象	詳見GB/T17391
3	熱穩定性能	＞20min	詳見GB/T17391
4	熔體質量流動速率	加工前后MFR不應超過±20%	詳見GB/T3682
5	塑料電熔管件物化性能
