。當超過3秒方時，就只能回歸到原有的混凝土泵站結構，不僅占地面積增加，同時由于多筒并聯建成水泵數量增多、內部零件增多、前端集水井加大等一系列的困難，造成整體造價增加，不利于市場的應用。

2017年上海凱泉結合廊坊經開區的雨水排放需求

，成功研發出6.5米直徑的大型一體化泵站，后期又陸續開發了7.5米和8米的大型泵站，并成功投入運行。泵站筒體采用無堿玻璃纖維、計算機控制纏繞技術

，在施工現場進行整體纏繞一次成型

，完工后內部進行筒體內部組件的安裝，包括潛水軸流泵的井筒及相應的管路

，閥門

。整體地埋安裝后將潛水軸流泵通過導桿及卸扣的方式安裝到泵站底部

。設計時通過CFD流態分析

，保證潛水泵入口流態的穩定性

，滿足客戶使用要求，并經過CAE力學分析保證筒體的承壓

。

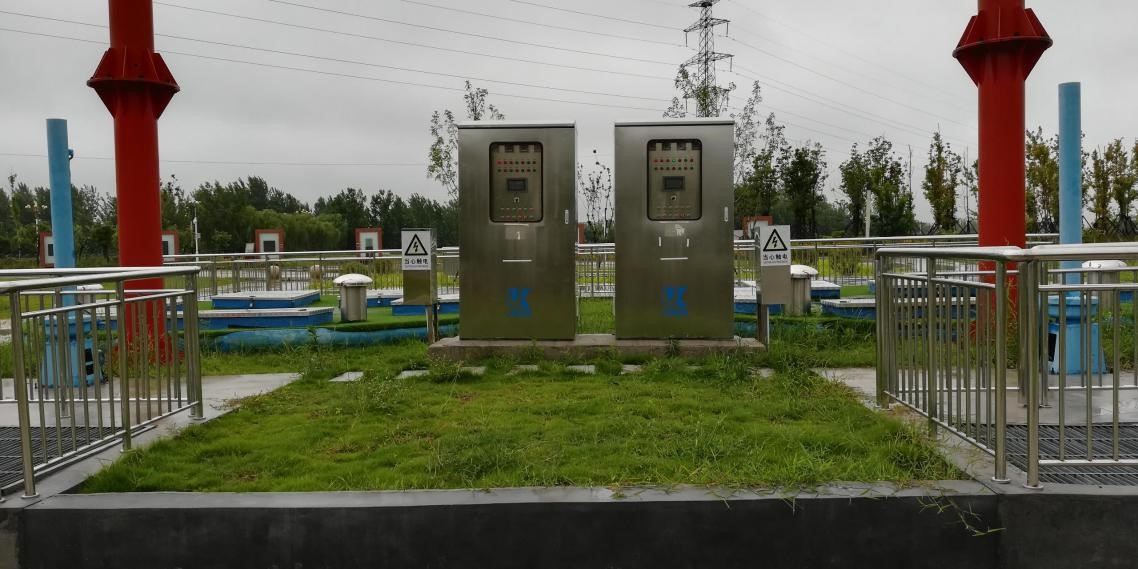

泵站配套戶外防雨型電氣控制柜

，及遠程監控系統，通過液位控制水泵的起停，并能通過凱泉自主研發的智慧云平臺系統，可遠程監控泵站內部水泵的運行穩定性，具備自動生成運行報表、并具有短信推送功能

上海凱泉一體化泵站全國已有2500多套的應用業績，其中大型一體泵站有50多套的應用案例

，從2017年投入運行至今一直平穩可靠的運行，得到客戶的一致好評

（2）具體技術指標

型號	排水量（m3/s)	泵站筒體直徑	泵站筒體埋深	配套水泵臺數
WQ/YT-5000	3～4	5	12	2～3
WQ/YT-6500	4～6	6.5	15	2～4
WQ/YT-7500	5～8	7.5	15	2～4
WQ/YT-8000	6～9	8	15	2～5
WQ/YT-10000	8～12	10	12	2～5



4.應用案例

案例01

項目背景：泵站位于河北省廊坊經濟開發區內

，毗鄰廊坊國際會展中心，主要用于收集開發區內的雨水。耀華道排水量 3.63m3/s

項目內容及應用：由于雨水量大，常規的一體化泵站已無法滿足使用要求

，采用多筒并聯形式也不經濟。設計院希望能通過一個大筒體解決雨水排放的問題。

設計人員經過多次設計計算

、實地勘測、反復校核，決定采用6.5米直徑、現場施工、現場裝配、安裝的形式。

設計周期歷時兩周，施工周期歷時1.5個月

，于2017年7月底完成并投入使用。試運營2個月后，順利完成驗收并全面投入運行。 目前該泵站已經運行6年，在當?shù)匕l(fā)揮重大的區域排澇作用，并得到客戶好評

工程亮點：（1）占地較傳統泵站節省近50%

，解決市內征地難問題；施工周期較傳統泵站縮短近3個月時間，滿足汛期使用的要求（2）智能控制，泵站內水泵自動啟停，節水運行排放，遠程監控，實現無人值守；（3）徹底城市內澇的問題

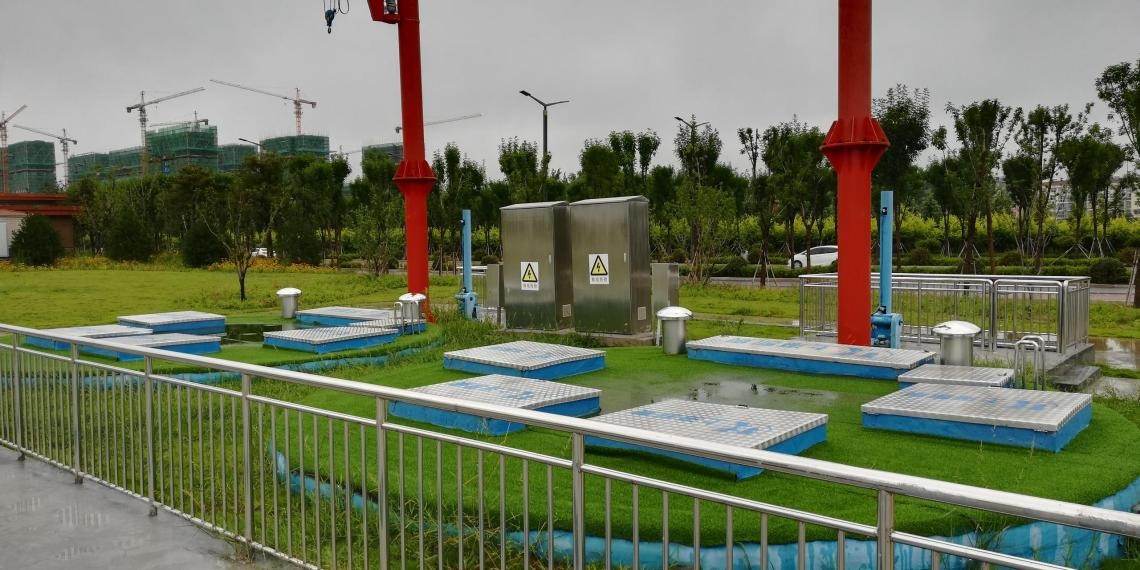

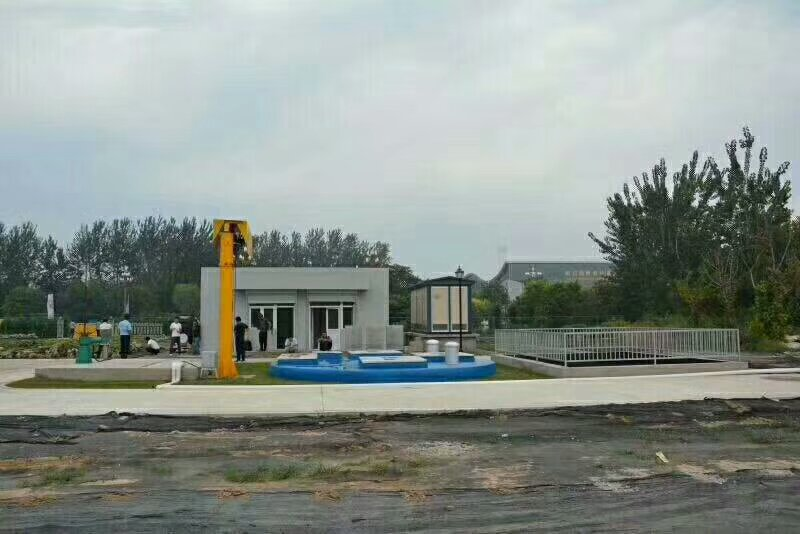

項目實景：



 案例02

項目背景：泵站位于位于山東省荷澤市單縣

，汛期時經常發生內澇現象被水淹。

項目內容及應用：政府為解決問題
