1.技術所屬領域及適用范圍



2.成果來源

合作研發：上海海澄水務科技集團有限公司

、南京市市政設計研究院、江蘇河海大學共同研發。

當前我國許多城市由于歷史原因,在排水管道建設和規劃等基礎設施跟不上城市的發展，常常導致清污不分, 合流制管道截污不徹底

；分流制排水的初期雨水也會污染河道；自然水體相對較干凈的水倒灌入管網，流入污水廠導致污染物濃度降低等等一系列問題。因此需要采取必要的“控源截污”手段

，消除河體黑臭，實現污水廠的提質增效

。

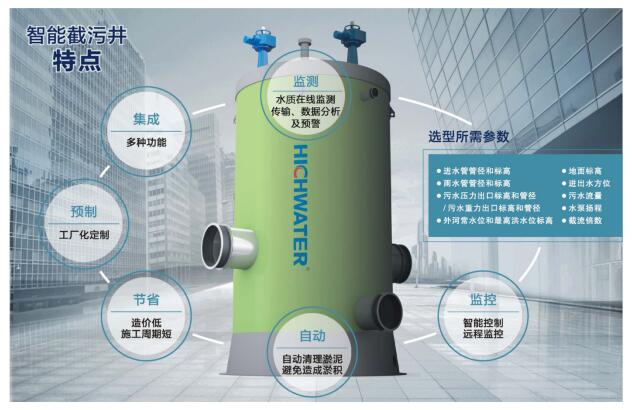

一體化智能截污井，綜合了各種截污設施特點

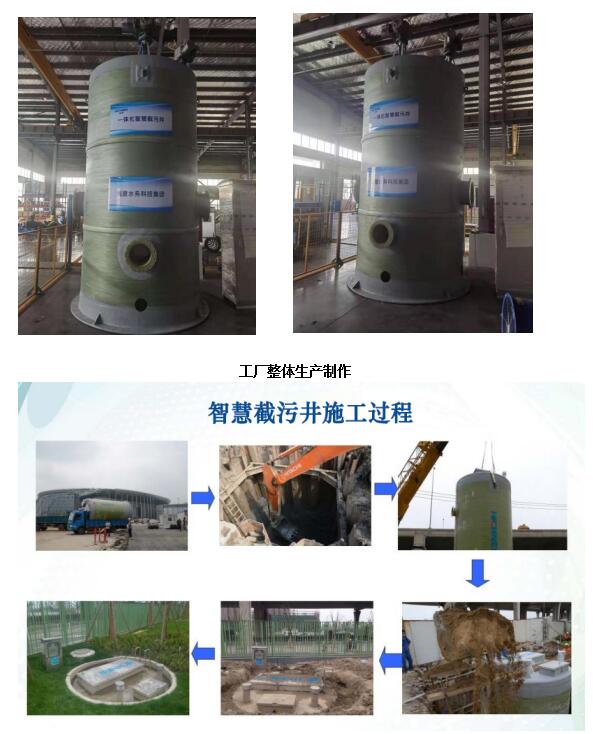

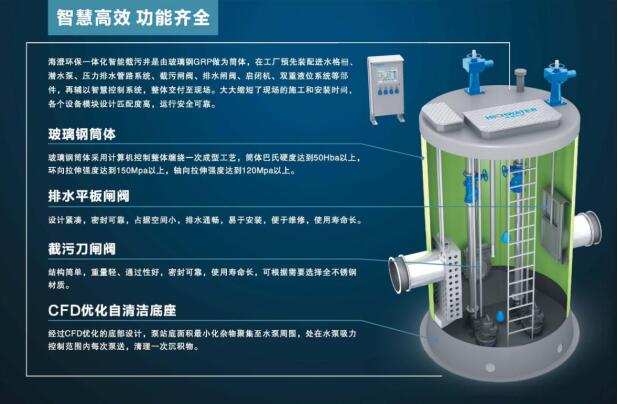

，集多種功能于一體，在工廠預制裝配完成，適用范圍廣，可以高效地實現截污納管，外水倒灌治理等問題，控源截污，水質在線監測，數據分析與預警，提質增效，可有效的解決暴雨時產生的城市內澇，助力城市黑臭水體整治實現質效并舉，標本兼治。

一體化智能截污井可以充分利用原有排水系統

，設置在需要進行截污 或 截流的排水口之前，實現“晴天截污、初雨截流

、暴雨直排

、高潮位防倒灌

、有效解決城市內澇

，水質采集分析及預警”等多種功能

。



3.技術特點及性能





1、晴天時

管道內的部分污水通 過截污井流向污水管 道

，做到晴天時污水 零直排。

2、降雨初時

初期的地面雨水比較臟

，如 果進入河道對河道水質造成 污染。通過液位計和水質監測儀雙重控制來判斷降雨量的大小和水質情況，讓臟的初期雨水進入污水管。

3

、降雨中后期時

水相對比較干凈， 通過截污井直排河道, 減少雨水對污水管網負 荷

，確保污水管網正常 運行。

4

、雨天當污水管內水位比較高時

容易造成污水溢流進入河道

。此時通過截污 井內液位信號，自動關閉排水閘門，以免污 水溢流到河道。

5

、當汛期河道水位比較高時

當汛期河道水位比較高時容易造成河水倒灌到污水管

。此時通過液位信號自動關閉溢流口閘門防止河水倒灌，同時啟動強排水泵將雨水排出減少城市內澇。

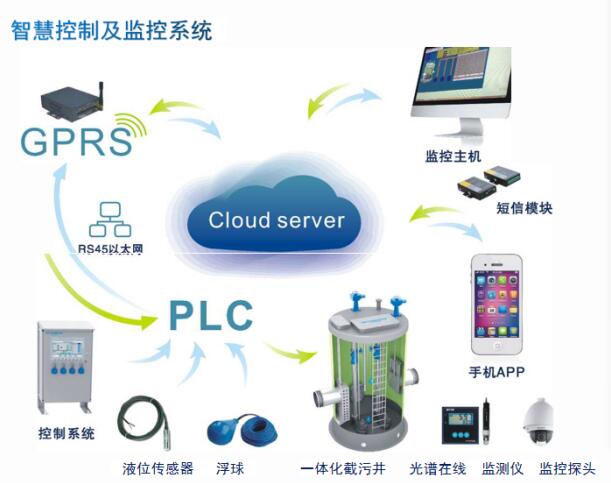

智慧運維

    ?不銹鋼304防護等級IP55雙層門

    ?水泵具有自動輪換和故障輪換功能,  保證每臺泵運行時間均衡

    ?進出口閘門根據預設條件自動運行

    ?進出水流量估算，能耗估算

    ?水泵自動巡檢功能

，確保長時間停機 后水泵仍具高良好的性能

    ?水泵的高溫及泄露監測功能

    ?高分辨率工業觸摸屏

   ?-360°紅外攝像頭

   ?手機APP,實時監控
